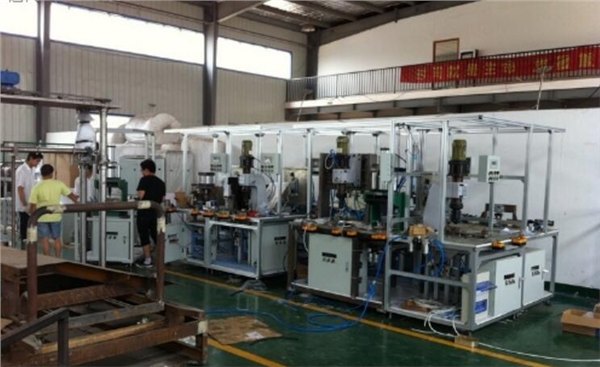

[供應]汽車門鉸鏈生產裝配線

點擊圖片放大

汽車門鉸鏈生產裝配線詳細信息

汽車門鉸鏈生產線

聯系人：鄭煒 13275862663

功能概述

該試驗臺適用于各種汽車的側門鉸鏈、行李廂鉸鏈、引擎罩鉸鏈的性能試驗，判斷其產品是否合格；并繪制出門鉸鏈轉角—力扭曲線圖；為該產品的開發設計和研究提供精確的檢測參數。

二、依據標準

本試驗臺技術指標符合貴公司所提出的相關檢測要求。

三、產品技術說明

1、檢測項目

??汽車鉸鏈最大轉動力矩；

??最小轉動力矩；

??平均轉矩以及轉角—轉矩曲線圖；

2 、試驗臺的組成結構

2.1 試驗臺結構與組成

本試驗臺是有操作試驗臺體和計算機控制柜組成；之間電纜連接有航空插頭連接，便于移動。

試驗臺體是用工業鋁合金型材框架結構，操作面板為厚度15mm的鋼板，表面鍍鉻處理，驅動機構懸置安裝在面板下面；臺體前后安裝有對開門，便于設備的保養和維修。

計算機控制柜為型材鋼焊接而成的標準化式控制柜體，外表噴塑處理；底面安裝有自鎖式腳輪，可自由移動并剎車固定；上部放置液晶顯示器，下面設計有抽屜式鍵盤托盤，工控機放置在鍵盤下部；電路控制系統安裝在控制柜里，前后和側面安裝有活門，便于電路的檢修；

2.2 實驗臺布局

試驗臺各部分結構緊湊，總體布局合理，美觀大方，人機界面良好。

2.3 試驗臺外觀顏色

1) 臺體為銀白色鋁合金型材的框架結構，操作面板、驅動機構安裝支架及工裝夾具表面鍍鉻處理；

2) 計算機控制的電控柜，外表噴塑處理（電腦灰色）。

3、試驗臺詳細說明

3.1 驅動檢測機構

驅動檢測機構懸置安裝在試驗臺體的下面，主要用于汽車鉸鏈試驗時的動力驅動，和檢測其轉動過程中的轉角與扭矩的大??；主要有伺服電機、精密行星減速機、扭矩限制器、扭矩傳感器、旋轉編碼器、旋轉軸、安裝支架及軸承座等組成；

伺服電機連接精密行星減速機減速轉動，并帶動扭矩限制器、扭矩傳感器和編碼器一起轉動，有安裝在軸承座上的驅動軸轉動，帶動汽車鉸鏈轉動；有扭矩傳感器檢測出力矩的大??；編碼器檢測出轉角的大??；

采用伺服電機驅動與扭矩傳感器和編碼器形成閉環控制電路，試驗的轉速可自行設定；并可設置最大轉角范圍和最大轉矩的保護限制；伺服電機具有運轉平穩，控制精度高等優點；精密行星減速機具有體積小，安裝方便，傳動效率高，轉角間隙小等優點。
