一.用途：

電動二通閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序、熱水的連續調節控制。如：空調通風設備的水路控制，供暖設備的水路控制。

二.工作原理：

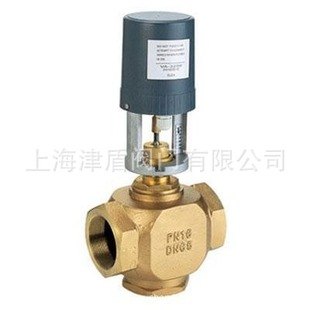

電動二通閥由閥門和執行器組成（執行器的結構和工作原理請詳見執行器說明書）。

電動二通閥由閥體、閥蓋、閥座、閥瓣及閥桿等零件組成，具體結構參見結構圖。

電動二通閥由工作原理在執行器的作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通面積，以便調節并控制介質的流量。

VA–3000系列驅動器是一種電子機械產品，可與VB–3000系列閥門配用。
VA–3000系列共有三種基本型號：
1.VA–3100，可逆轉的電機運作，提供遞增式控制。
2.VA–3200，能接受0~10V或4~20mA直流控制訊號的輸入，提供比例式控制。同時具有0~10V或4~20mA的直流電壓反饋信號，用于反映執行器的相對位置。

三.簡介：
1.將驅動器支架套在銅閥連接器上，旋緊驅動器固定螺絲。
2.把鎖緊螺母旋入閥桿后提起閥桿，并將刻度指示器套入閥桿，接著轉動驅動器連接桿使其旋入閥桿中，直至將閥桿旋緊。最后用扳手將鎖緊螺母鎖緊、逼緊指示器導板(見圖二，驅動器連接桿出廠時已調定于閥的全關位置，如無特殊情況無須作調整。)
3.安裝時，應優先考慮直立安裝，且應留下足夠的空間以作維修閥時卸去驅動器之用。

4.按接線圖接好電源。

5.通電使銅閥關閉，將刻度標尺關閉刻
線與刻度指示器對準，并將其可靠地貼于驅動器支架上。
6.通電檢查：VA–3000(VA-3200) 驅動器上行下行均能可靠開關閥； VA–3000(VA-3201)與VA–3102(VA-3202)驅動器先要按閥的行程設置好驅動器的行程跳線(J5)。接著給一個全開信號，如0~10V模式為10V，驅動器會下行至電路板中的紅色指示燈熄滅為止。如出現驅動器的齒輪已停轉，但指示燈仍亮，這表明驅動器的設定行程略大于銅閥的實際行程。需逆時針微調行程電位器PT1（STROKE），直至指示燈熄滅為止，此時閥完全開啟。再給0V的全關信號，驅動器會上行至指示燈熄，即閥全關驅動器處于出廠時調定的位置。如指示燈仍亮，需輕微減少驅動器連接桿與閥桿的螺紋旋入深度，直至指示燈熄滅。最后，試運行一個工作周期，保證全開、全關時指示燈能熄滅。
