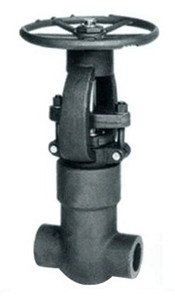

壓力自緊式鍛鋼閘閥介紹:

鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
●閘閥設計結構與說明特征
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
●采用以下結構
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20.

●壓力自緊式鍛鋼閘閥標準材質明細表

序號NO．
 零件名稱
 CS to ASTM AS to ASTM
 SS to ASTM

Part Name
 TypeAl05
 TypeF22
 TypeF304(L)
 TypeF316(L)

l
 閥體
 A105
 A182F22
 A1 82 F304(L)
 A182 F316(L)

2
 閥座
 A276420
 A276304
 A276 304(L)
 A276 316(L)

3
 閘板
 A276 430&410
 A182F304
 A182 F304(L)
 A182 F316(L)

4
 閥桿
 A182 F6
 A182F304
 A182 F304(L)
 A182 F316m、

5
 墊片
 316夾柔性石墨
 316夾SS+PTFE

6
 閥蓋
 A105
 A182F22
 A182 F304(L)
 A182 F316(L)

7
 閥蓋螺栓
 A19387
 A193816
 A19388
 A19388M

8
 圓柱銷
 A276420
 A182 F304

9
 填料壓套
 A276410
 A182 F304(L)
 A182 F316(L)

10
 活節螺栓
 A19387
 A193816
 A19388
 A19388M

11
 填料壓板
 A105
 A182F11
 A182 F304(L)
 A182 F316(L)

12
 螺母
 A1942H
 A1944
 A1948
