產品概述：

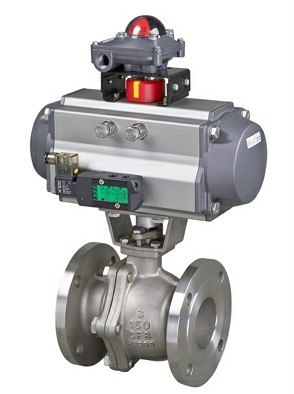

Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

性能規范：

公稱通徑DN（mm）
 15-250

公稱壓力PN（MPa)
 1.6

公稱壓力PS（MPa)
 強度試驗
 2.4

密封試驗
 1.76

材料\材料代號
 C
 P
 R

主要零件
 閥體
 WCB
 ZG1Cr18Ni9Ti
 ZG0Cr18Ni12Mo2Ti

球芯
 2Cr13
 1Cr18Ni9Ti
 1Cr18Ni12Mo2Ti

閥桿
 2Cr13
 1Cr18Ni9Ti
 1Cr18Ni12Mo2Ti

密封圈
 增強聚四氟乙烯對位聚苯

填料
 聚四氟乙烯柔性石墨

適用工況
 適用介質
 水、蒸汽、油品
 硝酸類
 醋酸類

適用溫度
 -28℃～300℃

執行器
 型號
 BAW系列、GT系列、SW系列

氣源壓力
 0.4-0.7Mpa


主要尺寸及執行器配置：

公稱通徑DN(mm)
 尺寸
 執行器型號

L
 D
 D1
 D2
 b
 f
 Z-Φd

15
 108
 95
 65
 45
 14
 2
 4-14
 GTD52/GT63K

20
 117
 105
 75
 55
 14
 4-14
 GT63/GT63K

25
 127
 115
 85
 65
 14
 4-14
 GT63/GT83K

32
 140
 135
 100
 78
 16
 4-18
 GT83/GT83K

40
 165
 145
 110
 85
 16
 3
 4-18
 GT83/GT110K

50
 178
 160
 125
 100
 16
 4-18
 GT83/GT110K

65
 190
 180
 145
 120
 18
 4-18
 GT110/GT127K

80
 203
 195
 160
 135
 20
 8-18
 GT127/GT127K

100
 305
 215
 180
 155
 20
 8-18
 GT127/GT160K

125
 256
 245
 210
 185
 22
 8-18
 GT160/GT190K
