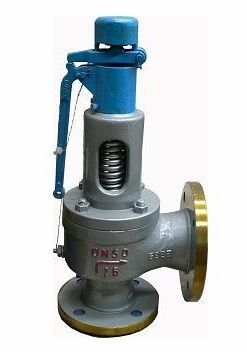

帶扳手彈簧全啟式安全閥產品詳細資料:
   A48Y型帶扳手彈簧全啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。
   連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準。


帶扳手彈簧全啟式安全閥主要零部件材料:

NO.  零件名稱  A48Y-C A44Y-C 材料  A44Y-P材料  A44Y-R材料
1  閥體  WCB  ZG1Cr18Ni9Ti  CF8M
2  閥座  2Cr13  1Cr18Ni9Ti  316
3  調節圈  ZG2Cr13  ZG1Cr18Ni9Ti  0Cr18Ni12Mo2Ti
4  反沖盤  ZG2Cr13  ZG1Cr18Ni9Ti  316
5  閥瓣  2Cr13  1Cr18Ni9Ti  316
6  導向套  2Cr13  1Cr18Ni9Ti  0Cr18Ni12Mo2Ti
7  閥蓋  ZG230-450  ZG230-450  ZG230-450
8  彈簧  50CrVA  50CrVA包覆氟塑料  50CrVA包覆氟塑料
9  閥桿  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
10  扳手  ZG200-400  ZG200-400  ZG200-400
11  調整螺桿  45  2Cr13  2Cr13
12  保護罩  ZG200-400  ZG200-400  316
 密封面材料  堆焊Co基硬質合金

帶扳手彈簧全啟式安全閥外形尺寸和連接尺寸:

型號  公稱通徑  do  D  K  g  g1  b  f  f1  Z-?d  DN'  D1  K1  g3  g2  b1  f'  f1'  Z1-?d1  L  L1  ≈H
A48Y-16C A44Y-16C A44Y-16P A44Y-16R  20  15  105  75   55  16  2   4-14  25  115  85   65  16  2   4-14  110  95  411
25  16  115  85   65  16  2   4-14  32  140  100   78  18  2   4-18  110  95  411
32
