一、用途

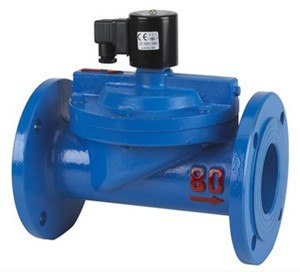

ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔大大減低，具有啟閉迅速，可靠性高等特點。
二、型號規格說明

三、技術參數
工作介質 水、粘度≤4°E的油及其它非腐蝕性流體
介質溫度℃ ≤60
公稱壓力MPa 1.0
工作壓差MPa 0.05~1.0 0.1~1.0 0.15~1.0
電源電壓 AC220V其余規格可作特殊訂貨
額定流量系數KV 按JB/T7352-94規定
泄漏量ml/min 按JB/T7352-94·F規定
公稱通徑mm 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗VA 17 30



四、安裝尺寸

公稱通徑 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 160 115 85 65 Ф4-14 16 3
32 137 140 11/4 137 180 140 100 76 Ф4-18 18 3
40 152 156 11/2 152 200 150 110 84 Ф4-18 18 3
50 164 180 2 164 230 165 125 99 Ф4-18 20 3
65    222 290 185 145 118 Ф4-18 20 3
80    253 310 200 160 132 Ф8-18 22 3
100    260 350 220 180 156 Ф8-18 24 3
125    315 400 250 210 184 Ф8-18 26 3
150    350 480 285 240 211 Ф8-22 26 3
200    390 600 340 295 266 Ф8-22 26 3
250    430 730 395 350 319 Ф12-22 28 3
300    480 850 445 400 370 Ф12-22 28 4
