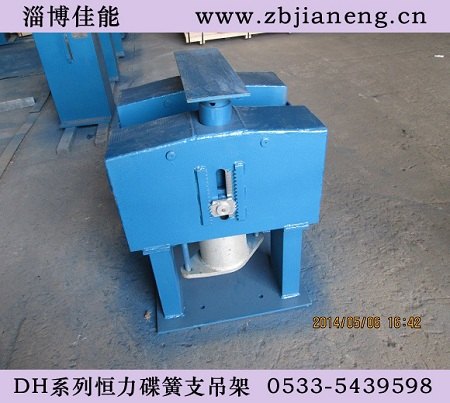

DH系列恒力碟簧支吊架

一、產品介紹

恒力碟簧支吊架系列產品用于支吊在運行中產生熱位移的各種管道和設備。廣泛應用于石油、化工、發電廠的汽水、煙、風、煤管道的懸吊和支撐，具有載荷范圍大、支吊穩定、無側移、垂直安裝、維護簡單、運行可靠等特點。

二、使用范圍

1、恒力碟簧支吊架適用范圍載荷500-400000N，位移范圍50-400mm，溫度范圍-20-120℃。

2、當選用恒力碟簧支吊架結構型式及適用范圍超出標準時，可特殊訂貨。

三、選型

1、恒力碟簧支吊架依據GB/T17116.1-1997《管道支吊架 第一部分：技術規范》第5.4.1.8款的規定，恒力碟簧支吊架在上、下位移的全行程范圍內的規定載荷恒定度（包括摩擦力）應不大于6%。該規定載荷恒定度應有專用的載荷試驗裝置測定。

2、恒力碟簧支吊架在位移確定前，應計算出被支管道或設備從冷態到熱態的最大垂直位移，并留有適當余量。推薦余量取計算余量的20%，單不得小于20mm，并按標準位移值圓整。

3、恒力碟簧支吊架的螺紋吊桿已考慮產品自重的影響，在設計選型時計算工作載荷不需加上產品的自重。

4、根據管道支吊點處計算的載荷和位移值，從標準表中選擇合適的型號。如果載荷和位移值超出本標準規定的范圍，可在訂貨時注明。

5、型式的選擇，應考慮支吊架本身需要的安裝空間和管道設備布置以及整體布局的要求。

DH1、DH2、DH3型分別是吊桿懸吊、單耳懸吊和雙耳懸吊型式，安裝位置比較靈活，支吊架本體可在空間360°方向任意放置，是現場應用較多的三種型式。

1、      DH4、DH5型分別為下調節擱置和支撐擱置型式，其特點是支吊架本體安裝可靠，單需要有相應的雙梁做支撐。

一、      產品型式

1、          高精度恒力碟簧支吊架的型號由下列七部分組成：

1—          碟簧支吊架代號，用DH表示；

2—          碟簧支吊架與管道或設備連接型式代號，用1個數字表示，件標準規定；

3—          編號，用3為阿拉伯?dāng)?shù)字表示，見標準規定；

4—          位移，用阿拉伯?dāng)?shù)字表示，件標準規定；

5—          位移方向，上位移用特殊符號：向上箭頭表示，向下位移用向下箭頭表示；

6—          載荷，用阿拉伯?dāng)?shù)字表示，件標準額規定；

7—          螺紋吊桿尺寸，件標準規定。

二、      安裝與調整

1、          確認設計編號、碟簧恒力彈簧支吊架型號、相關連接件及空間尺寸與支吊點相符。

2、          確認懸吊點的懸吊件與懸吊梁焊接可靠；支撐點的安裝尺寸與碟簧恒力彈簧支吊架一致。

3、          按照設計結構示意圖，順序組裝碟簧恒力彈簧支吊架及各組件。組裝時注意吊桿螺紋的選入長度，過多過少都要根據實際情況予以修正。

4、          碟簧恒力彈簧支吊架出廠前，根據用戶給定的載荷、位移量和位移方向?qū)⒍ㄎ积X板鎖定在安裝狀態，用戶一般不用另行調整。

5、          碟簧支吊架就位后，通過旋轉花籃螺母來調整吊桿，不可過緊過松，以能用手取下定位齒板為宜。待管道或設備吹掃、調試完畢后，方可取下定位齒板，吊架進入工作狀態（注：取下定位齒板后應將彈性擋圈重新安裝到銷軸上）。

6、          恒力彈簧支吊架投入運行后應觀察為宜是否與設計為宜一致，并進行標記。

7、          DH1型恒力彈簧支吊架頂部用螺紋吊桿懸掛在生根梁下，下端將官道上的連接件與支架的花籃螺母連接。

8、          DH2型恒力彈簧支吊架頂部單孔吊板用U型螺母直接懸掛在生根梁下，下端將管道上的連接件與支吊架的花籃螺母連接。

9、          DH3型恒
