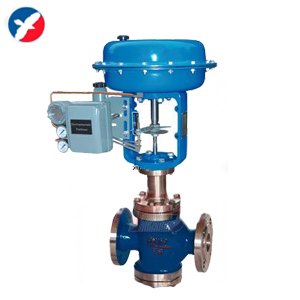

ZJHN氣動雙座調節閥概述

            氣動雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

ZJHN氣動雙座調節閥主要零件材料

零件名稱材料溫度范圍閥體上閥蓋HT200-20～200℃ZG230-450-40～450℃ZG1Cr18Ni9Ti-250～550℃ZG0Cr18Ni12Mo2Ti-250～550℃閥芯、閥座1Cr18Ni9-250～550℃0Cr18Ni12Mo2Ti-250～550℃填 料聚四氟乙烯-40～200℃膜 片丁晴橡膠夾增強滌淪織物  壓縮彈簧60Si2Mn  膜 蓋A3
ZJHN氣動雙座調節閥規格與技術參數


公稱通徑mm253240506580100125150200250300400  額定流量系數kv101625406310025025040063010016002700  公稱壓力MPa1.6 4.0 6.4行　程mm16254063100介質溫度℃-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃流量特性直線、等百分比法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產閥體
材質PN
(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0，6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M閥芯材質1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上閥蓋型式普通式(常溫型)，熱片式(中溫型)可調比30:1氣源接頭M16×1.5注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
ZJHN氣動雙座調節閥(ZHA/ZHB型氣動執行器)執行機構主要技術參數


型　號ZHA(B)-1ZHA(B)-2ZHA(B)-3ZHA(B)-4ZHA(B)-5ZHA(B)-6有效面積cm220028040063010001600行　程mm10162540601000彈簧范圍KPa20～100(標準)；20～100、40～200、20～60、60～100、80～240
ZJHN氣動雙座調節閥主要技術性能指標


項目指標值基本誤差％不帶定位器±5.0帶定位器±1.0回差％不帶定位器3.0帶定位器1.0死區％不帶定位器3.0帶定位器0.4允許泄漏量L/h1×10-3×閥額定容量可配附件定位器：電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器
ZJHN氣動雙座調節閥允許壓差


供氣壓力
MPa彈簧壓力
KPa公稱通徑2532405065801001251502002503000.1420-1005.44.44.93.84.73.62.83.752.72.152.01.70.2440-20010.88.89.87.69.47.25.67.55.44.34.03.4注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

ZJHN氣動雙座調節閥外形尺寸

公通徑253240506580100125150200250300  L
(mm)PN1.6MPa185200220250275300350410450550670770  PN4.0MPa190210230255285310335425460560740805  PN6.4MPa200210235265295320370440475570750820  H
(mm)普通型56757064565087788789910581068111014981574  散熱片型69770077578010401050106212571267130917431819  H1(mm)117120139144188208220268278320441503  D(mm)225360470620重量(KG)3335475198111148236292433760920
