一、產品[法蘭連接三通球閥]的詳細資料：

產品型號：Q41/11F

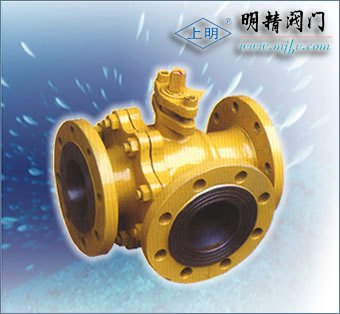

產品名稱：法蘭連接三通球閥

產品特點：法蘭連接三通球閥，連接三通球閥，法蘭三通球閥產品特點一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。

二、主要零件材料：

零件名稱

材質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS304

閥座、閥桿

2Cr13

A246-416

雙頭螺栓

35CrMoA

A193-B7

備注：三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況。選用兩面閥座L型結構（即Q44型）。流向B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B②和③兩種工況必須選用四閥認T型結構（即Q45型）。其余工況也可以先用四閥座結構，但在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《閥門的型號編制方法》填寰相應的要求代號。

三、主要性能范圍：

公稱壓力

試驗壓力（MPa）

殼體

高壓液密封

體壓氣密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

適用工況

適用介質

水、油品、氣等非腐蝕和酸堿腐蝕介質

適用溫度

-28~350℃

應用規范

連接法蘭

JB79-59、GB9113、HG20592-97、ANSI B16.5

檢驗試驗

GB/T9092-99、API598

其余制造規范均按本廠標準；

四、上海明精防腐閥門制造有限公司法蘭連接三通球閥國標連接尺寸和外形 PN1.6MPa ：

型號

公稱通徑DN（mm）

尺寸

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
（P）
（R）

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100
