一、主要用途：

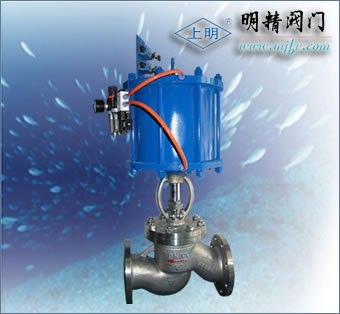

      上明牌SMJ641H/W氣動不銹鋼截止閥采用雙作用氣缸，明精公司利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命


二、應用規范 ：

設計與制造

GB/T12235

結構長度

GB/T12221

法蘭尺寸

JB/T79

檢驗與試驗

JB/T9092

材 料

碳鋼

GB/T12229

合金鋼

Q/ZB66

標 志

GB/T12220

供 貨

JB/T7928

三、結構特點：

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

四、主要零件材料及主要用途：

閥體

閥蓋

閥瓣

密封圈

閥桿

填料

適用介質

適用溫度
(≤℃)

WCB

WCB+D507MO

  D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti
Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸類

200

ZGlCrl8Ni2Mo2Ti

CF8M
Stellite12

lCrl8Ni2Mo2Ti

lCrl8Ni2Mo2Ti

PTFE

磷酸類、
堿類、混酸

200

ZGlCr5MO
Stellite12

Stel1ite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

550

五、上明牌SMJ641H/W氣動不銹鋼截止閥主要外形尺寸、連接尺寸及質量：

公稱壓力
PN(MPa)

標準值

參考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

50

230

160

125

100

16

4-φ18

185

645

65

290

180

145

120

18

4-φ18

232
