一、產品概述：

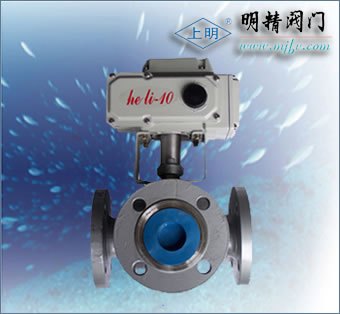

      上明牌ZBF23QS-6～150型雙動自保持球閥主要是由閥體和驅動機構組成，是一種二位三通自保持閥門，既可手動，又可電動。在接到開（關）閥信號后，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后驅動機構內部自斷電，閥位機械指示指向相應的閥位，閥位開關輸出無源閥位信號。閥芯每轉90°，閥功能切換一次。
BF22QS-6～150型雙動自保持球閥適用于空氣、油、水等無強腐蝕性的流體。工作時對流體的流向不作要求，對流體進、出口壓力不作要求，對介質的清潔度不作嚴格要求，可廣泛應用于電力、石化、冶金等部門，以遠程控制管道介質的流通與中斷.

二、特點：

      ZBF23QS-系列型雙動自保持球閥采用球面密封結構，無內漏，比傳統結構電磁閥密封性能更好，耐壓和工作壓力等級更高。
球閥驅動采用進口執行機構，防護等級為IP65，可滿足水電站潮濕環境要求。
對介質清潔度不作嚴格要求。
閥位置有現場機械顯示和開關接點輸出。
可在現場手動操作

三、技術參數：

額定壓力：1.6MPa，其它壓力可定做，最高壓力可達6.4MPa，亦可適用于真空管道
介 質：油、水、無強腐蝕性氣體
環境溫度：0～45℃
介質溫度：≤150℃
相對濕度：≤95%RH
電源電壓：DC220V DC24V AC220V AC110V
（優先選用交流等級）
連接方式：
通徑      10            15          20        25
連接螺紋    G3/8        G1/2      G3/4      G1

開關閥時間：7s、14s

      型號                              L                  H          D1        D            n-d
ZBF23Q-40          180        410      110      150        4-18
ZBF23Q-50          200        460      125      165        4-18
ZBF23Q-65          220        480      145      185        4-18
ZBF23Q-80          250        500      160      200        8-18
ZBF23Q-100      280        520      180      220        8-18
ZBF23Q-125      320        550      210      250        8-18
ZBF23Q-150      360        580      240      285        8-24

四、 外形尺寸、安裝：

    １.安裝前請詳細參閱安裝及外形尺寸圖
    ２.連接管路前應將管內清理干凈，不得有鐵屑、銹鐵皮等雜物。
    ３.不可安裝在有水濺到的地方。
  4.接入電源時，檢查電壓等級是否一致，檢查閥位指示是否相符。
    5.出廠時產品均有卡套式管接頭，要求用戶選用合適的銅管或不銹鋼管。

訂貨須知：
一、①二位三通雙動自保持球閥產品名稱與型號②二位三通雙動自保持球閥口徑③二位三通雙動自保持球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的二位三通雙動自保持球閥型號，請按二位三通雙動自保持球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
