一、產品[液動閥]的詳細資料：

產品型號：ZKRR

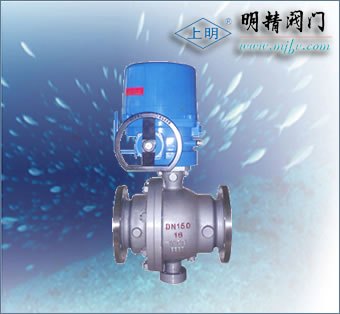

產品名稱：電子式電動O型切斷球閥

產品特點：上明牌電子式電動O型切斷球閥，液動閥價格，電子式電動O型切斷球閥報價，電子式電動O型切斷球閥廠家。

    ZKRR固定式電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

二、執行標準：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動球閥規格參數：

CH系列執行機構技術參數閥體參數電源AC200/220V，50/60Hz公稱通徑DN10～300mm輸出力矩50N·M～2000N·M公稱壓力PN1.6 2.5 4.0 6.4 31.5MPa(定制)動作范圍0～90° 0～360°泄漏量軟密封:零泄漏硬密封:≤額定流量的10-5動作時間15秒/30秒/60秒執行機構可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構保護裝置過熱保護流量特性快開特性環境溫度-30°～60°可調范圍DN50-80DN100-800-1200250:1350:1手動操作同附帶手柄操作基本誤差±1%限位電氣、機械二重限位死區≤1%防護等級相當于IP-65回差≤1%位置測量可選裝開關或電位計適用溫度密封面驅動電機8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃進線接口PE1/2〞進線線鎖



四、產品特點:

      CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

      ZKRR型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

五、技術參數和性能：

試驗壓力
（Mpa）公稱壓力（Mpa）壓力級JIS(Mpa)1.62.54.06.410.015030060010K20K強度試驗2.43.86.09.615.03.17.815.32.43.8密封試驗1.82.84.47.011.02.25.611.21.52.8氣密試驗0.5～0.7

六、主要零件材質 ：

零件名稱
材 料閥體WCBZG1Cr18Ni9TiCF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2TiCF8M(316)CF3M
(316L)球體、閥桿
2Cr131Cr18Ni9Ti0Cr19Ni9
(304)00Cr19Ni11
(304L)1Cr18Ni12Mo2Ti0Cr17Ni12Mo2
(316)00Cr17Ni12Mo2
(316L)密封圈
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨適用介質
水、氣體、蒸汽、油品等
硝酸等腐蝕性介質
強氧化性介質
醋酸等腐蝕介質
尿素等腐蝕性介質

七、上明牌電子式電動O型固定球閥外形尺寸：

公稱
通徑LH(mm)重量mmmmQ47Q347Q647Q947Q47Q347Q647Q947Q67Q367Q667Q967100305178416470559011080851051253812525425208012014575115140150403205572538140170205125155190200502398736580220250275200230255250568495890637365310335340295310300648580910684530485475500455445350762625102079674060060069555554540083872010808429009558958459008404509147701120874117012501105110511951045500991840115090413401550136012701480129060011431050121011201580174014951480168014057001245110130012181885200018501785190017508001397115014601328219023102050207022001930
