一、產品[全啟式安全閥]的詳細資料：

產品型號：A41Y-25(16C/40)

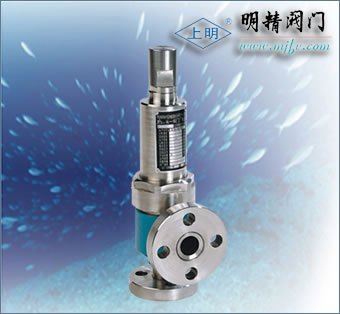

產品名稱：全啟式安全閥

概述：A41Y-160、320型適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚?、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

二、產品特點：

1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、安裝說明：

1、安全閥必須垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

四、主要零部件材料：

NO零件名稱A41Y-160材料A41Y-160P材料A41Y-160R材料1法蘭35/35CrMoA2Cr131Cr18Ni9Ti2閥座2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti3閥體35/401Cr18Ni9Ti1Cr18Ni12Mo2Ti4閥瓣2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti5導向套2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti6彈簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料7閥桿2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti8閥蓋ZG230-4501Cr18Ni9Ti1Cr18Ni9Ti9調整螺桿452Cr132Cr1310閥帽ZG200-4001Cr18Ni9Ti1Cr18Ni9Ti閥座、閥瓣密封面堆焊Co基硬質合金

五、上明牌不銹鋼安全閥外形尺寸和連接尺寸：

型號公稱
通徑dodMDKZ-?dbd1M1D1K1Z1-?d1b1LL1≈HA41Y-160
(單法蘭)15820M24×295603-1820/M33×236///508085201025M27×295603-1820/M33×248///508085251228M33×2105683-1820/M33×248///508085A41Y-16010818M24×295603-182029M42×2115804-18229510026115820M24×295603-182029M42×2115804-182295100261201027M33×2105683-182029M42×2115804-182295100261251228M33×2105683-182050M64×31651156-26321301352853212.14.1637M42×2115804-182250M64×31651156-2632130135285402047M52×21651156-262865M80×32001456-2940165165350502558M64×31651156-263280M100×32251706-3380165165380A41Y-32010818M24×295603-182029M42×2115804-18229510026115827M33×2105683-182029M42×2115804-182295100261201030M36×2110753-182029M42×2115804-182295100261251235M42×2115804-182250M64×31651156-26321301352853212.14.1641M48×2135954-222550M64×31651156-2632130135285402058M64×21651156-263265M80×32001456-2940165115350502570M80×22001456-294080M100×32251706-3350165165380

訂貨須知：
一、①不銹鋼安全閥產品名稱與型號②不銹鋼安全閥口徑③不銹鋼安全閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的不銹鋼安全閥型號，請按不銹鋼安全閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
